用細節和數據探知真相：百萬CCD像素三維掃描測量視頻內窺鏡解讀！

2025-03-17 13:11:31

百萬CCD像素三維掃描測量視頻內窺鏡（例如：Everest Mentor Visual iQ HD，簡稱 XLG4 HD）是北京韋林公司銷售的高端工業內窺鏡系列產品，該產品將高分辨率定性觀察和高精度定量分析集于一身，用更多圖像細節和精準測量數據為需要高精度檢測的用戶帶來了科技之光，“照亮”了傳統檢測方法無法觸及的設備內部世界，幫助用戶高效洞察真相，積極應對缺陷和隱患。

百萬CCD像素三維掃描測量視頻內窺鏡

1. 一體化設計，蘊含強大功能

韋林百萬CCD像素三維掃描測量視頻內窺鏡系統的基本組成：攝像頭組件、光學鏡頭、光源及導光組件、探頭導向機構（包括伺服電機、導向金屬絲、導向通道及導向關節等）、液晶顯示屏、控制系統、數據處理與存儲系統、鋰電池等。這些組件或機構采用高度集成的一體化設計，同時具有高清視頻同步輸出功能，可配備大尺寸副屏幕，為現場使用和多人觀察提供便利。

2. 百萬CCD像素，助力透視更多細節

在探頭端部內置SUPER HAD高清彩色CCD攝像頭，原生像素120萬，輸出全屏真彩色圖像。攝像頭類型及攝像頭像素數作為影響視頻內窺鏡成像清晰度的重要指標，正規廠商都會在網站或樣本資料中明確標出，您同樣可以在韋林官網上查到詳細而明確的信息。

3. 三維掃描，提供精準測量數據

傳統的雙物鏡僅能通過雙物鏡捕獲兩幅平面的二維圖像進行選點測量，其中可能引入點匹配錯誤以及選點位置偏差等問題，測量結果的準確性得不到保障。韋林的單物鏡相位掃描三維立體測量(3DPM)技術采用創新的光柵掃描過程得到三維坐標值并進行測量，先進的原理得到更準確的測量結果，可實現即觀察即測量，精度0.01毫米，準確度95%以上。

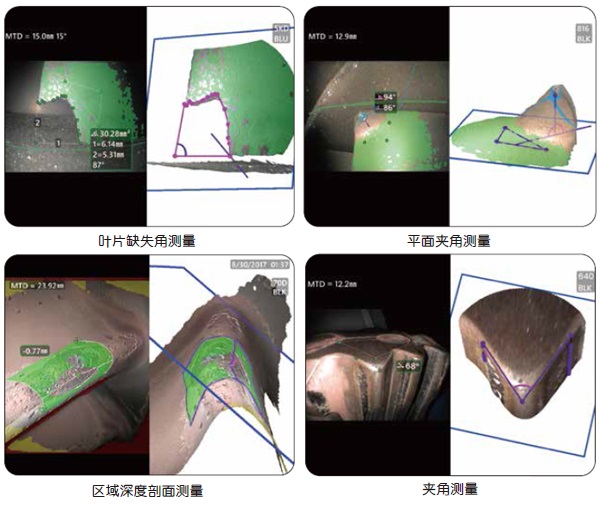

三維掃描測量實際案例

4. 電動球面導向，輕松避免漏檢

采用全電動的轉向控制方式，由拇指撥動設備導向控制桿兒時，信號實時傳達給主機內部的兩組伺服電機，觸發對轉向的精準控制，保證拉力、速度的高響應和高一致性，輕松實現360°全方位的連續轉向能力，使得高質量、高效率、以及避免漏檢的多重要求得以滿足。

5. 耐用材質+超溫報警，雙重保護壽命長

采用鈦合金外殼保護CCD攝像頭，探頭采用包括雙層鎢絲編制保護皮的五層防護，導向關節采用激光焊接，探頭工作溫度范圍：-25°C（最低可達-45°C）到100°C（最高可達149°C），與此同時還在探頭內部安裝有超溫傳感器，從多個層面提升設備的耐用性，不管是飛機落地后或發動機試車后的孔探檢查，或者冬季在外場或試車臺實施檢測，都可以保證長期穩定工作。

6. 行業通用，應用廣泛

應用涵蓋石油化工、汽車制造、能源電力等眾多領域。以民航業為例：韋林 XLG4 HD 系列是獲得 GE90、CFM56、LEAP56等多種發動機機型推薦認證的高端內窺鏡，各大航空公司以及發動機維修公司經常使用該產品檢查發動機高低壓各級轉子和靜子葉片、發動機內部氣路通道機匣涂層狀況、發動機主軸承腔封嚴、以及發動機內部特殊結構，尋找外來多余物、發動機內部部件脫落等。能夠對發現的缺陷（如裂紋、凹坑、掉塊、燒蝕、涂層脫落甚至多余物尺寸）進行精確測量，且能夠生成局部缺陷的三維掃描點云圖像，以便對缺陷的形態及發展趨勢進行分析。

百萬CCD像素三維掃描測量視頻內窺鏡，以小巧身軀蘊含大大能量，成為檢修人員隨身攜帶的工業檢測利器。如果您也希望擁有這樣一個助手，可以參考下圖所示韋林視頻內窺鏡 XLG4 HD 系列的技術參數。任何問題，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。

百萬CCD像素三維掃描測量視頻內窺鏡的技術參數
