PTZ70 遠程視頻遙攝監控系統

配備CompactFlash?移動存儲卡、激光測量系統、計算機控制軟件和復測軟件。PTZ70攝像頭能放入直徑76mm的通道，具有10倍光學、4倍數碼變焦能力，使用獨有的iVIEW? 影像管理控制平臺, 具備靜止影像、全動態視頻影像獲取功能。

? 10倍光學變焦、4倍數碼變焦，總變焦能力為40倍

? 可放入直徑76mm通道

? 高性能可變雙控照明，高分辨率影像

? 1.8m距離具有0.0127mm直徑的分辨率

? 可360°水平連續旋轉

? 內置溫度報警系統

? CompactFlash移動存儲卡

? 通過iVIEW Remote軟件可對PTZ系統進行遠程遙控

? 可用手持控制器進行無線操作，手持控制器內置彩色VGA LCD監視器，控制變焦、亮度、影像控制和測量

? 可在空氣、水下工作

攝像頭

類型	彩色1/4英寸Exview HAD CCD(NTSC制或PAL制)
分辨率	NTSC制:470線;PAL制式:460線
放大	10倍光學(4倍數字),總變焦倍數40倍
聚焦	自動和手動
光圈	自動和手動(f1.8~關閉)
電子快門	自動和手動(1/10,000s-1s)
靈敏度	1.5lux(快門1/60s、增益-3dB~28dB)
視野(FOV)	視野圖表
結構	鋁合金
尺寸	468mm(長)×69.8mm(直徑),適合通過直徑76mm檢測孔
重量	鋁制2.5KG

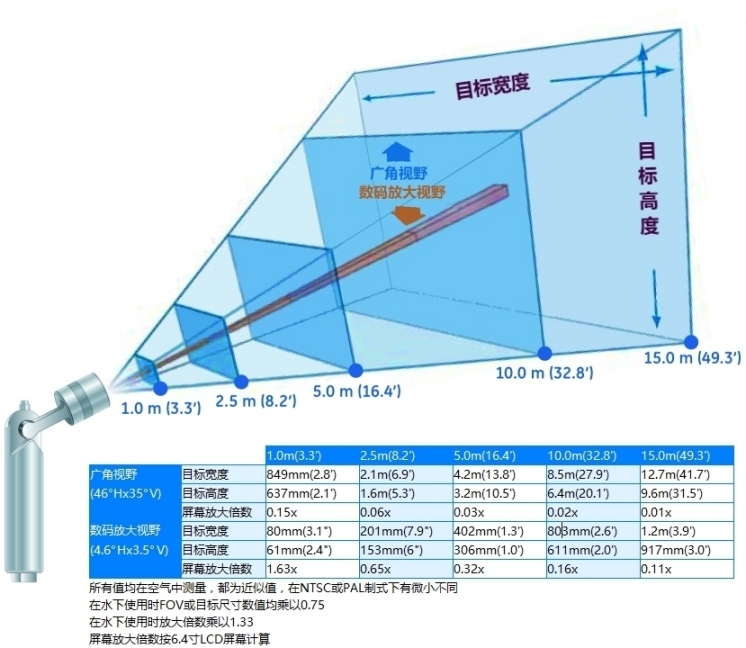

視野圖表

攝像頭控制單元

尺寸	39.0cm×28.0cm×13.5cm
重量	5.9kg
電源	AC輸入100~240V、50~60Hz、3A
處理器	32位Pentium嵌入式計算機系統
內存	64MB
外部存儲器	CF卡、不限容量
視頻輸入	復合視頻BNC、S端子
視頻輸出	復合視頻、S端子、USB2.0端口VGA數字視頻
靜態圖像存儲	BMP未壓縮900KB、JPG超高質量200KB、JPG高質量90KB、JPG低質量30KB
視頻錄像	MPEG2:高/低質量設定高質量:42min/1G CF卡 MPEG1:高/中/低質量設定中等質量:92min/1G CF卡
軟件功能	可進行鎖定、抓取、存儲、調出,可進行嵌入式文件管理

操作環境

溫度	-18~50℃,短時間可達到70℃
壓力	水下45m或外部4.5bar

手持機

顯示器	6.4英寸高清晰度彩色VGA顯示(640×480像素)
控制	按鈕和操縱桿控制水平面旋轉/垂直面轉動/菜單導航

PTZ70

? 容器和罐體檢查焊接質量、腐蝕鑒定、耐火爐襯檢查、浮頂檢查、分餾塔

? 鐵路與公路油罐車、通風和空調、升降機、礦井巷道

? 大口徑管道

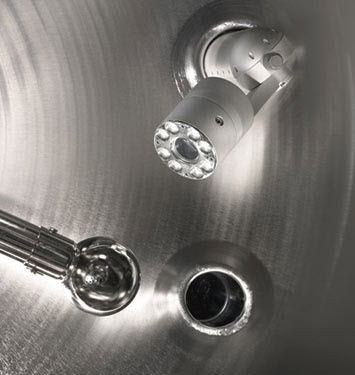

PTZ70應用
